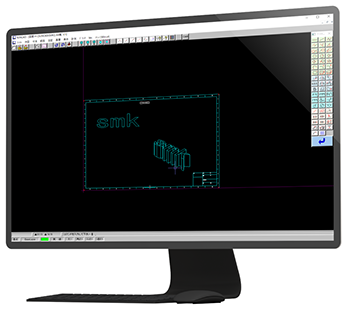

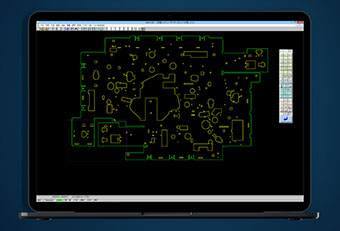

CAD部の特徴

1. 通常使用する作図コマンドを直接選択できるので、操作が速くて簡単です。

2. 豊富な消去コマンドで楽に作図ができます。

3. レイヤごとに異なった縮尺図形が作図できます。

4. 加工を考慮した機能が豊富です。

5. 歯車やカムの作図ができます。

6. 面合成・面出しの機能で板金展開が楽にできます。

7. 線の離れを自動結合します。（読込んだDXFデータなどで生じる線と線の離れを自動で一括結合します）

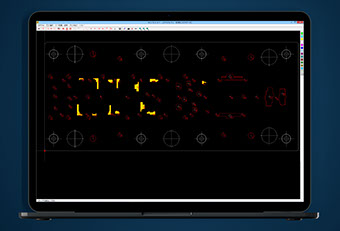

CAM部の特徴

1. 閉じた形状、開いた形状、コアレス、上下異形状などの加工指示ができます。

2. 形状ごとに、加工パターン、加工条件、加工回数、テーパーなど設定できます。

3. 加工パターン、加工条件、加工回数などの組合せができるので、プレート加工データを1本のNCデータで作成できます。

4. 閉じた形状の任意位置へアプローチすることができます。

5. 多重加工の加工方向を正逆にすることができます。

6. 多重加工時に多重残量を設定することにより、アプローチ部にスジがつかない高精度加工ができます。

7. 切り落とし条件を設定できるので、アプローチ部の研磨仕上げに対応できます。

8. コアレス加工の仕上げには、テーパーや多重加工を設定できます。

9. 下穴を空けられない微小な形状は、外からアプローチしてコアレス加工ができます。

10. 閉じた形状、開いた形状に上下異形状の加工ができます。(複数加工も可能)

11. 部分条件や部分テーパーが簡単に設定できます。

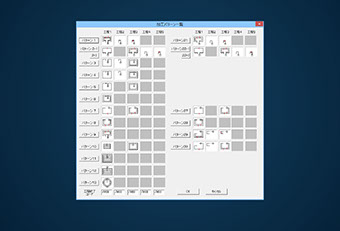

加工パターン

1. 豊富な加工パターンの組合せを使って、プレート加工ができます。

2. 異なるパターンで加工指示した場合でも、工程ごとに加工していく為、切り落としが1回で済み、加工時間の短縮及び工数削減ができます。

ポストプロセッサー登録

1. 10種類のポストプロセッサーが登録できます。

2. ポストプロセッサーは自由に作成できるので、様々な機械メーカーに対応したNCデータを出力することができます。

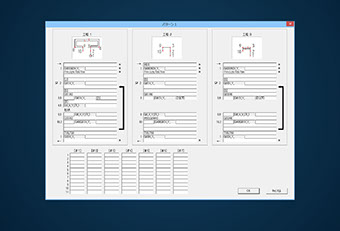

加工条件登録

1. 板厚、材質ごとに加工条件を登録できます。

2. 1つの板厚、材質に対して、11thまで20種類を登録できます。

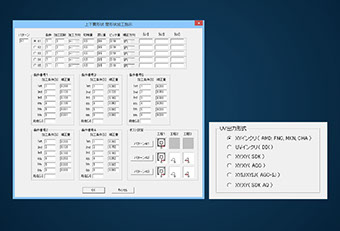

上下異形状

1. 加工パターンを3種類用意しています。

2. オフセット量などの設定条件を変更した複数加工指示ができます。

3. XYインクリ、UVインクリ、XYアブソリュートなど、各メーカーに応じた5種類の出力方式を用意しています。
