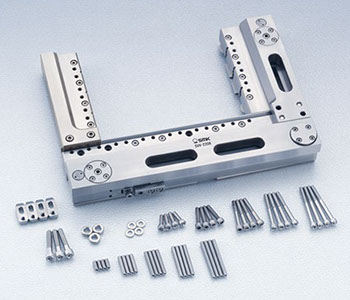

ユニバーサルベース本体（右勝手）
SUV-220R
ユニバーサルベース本体（左勝手）
SUV-220L
■特殊球面軸受の採用によりワークの水平芯出が容易に行えます。スイベル調整機能も搭載。
■特別付属品の『大、小丸物ワーク用Ｖブロック』『薄物ワーク用口金』などを組合せる事により、
種々のワークを効率的にセット
寸法図
仕 様
ワーク最大寸法/重量
200×220mm/20kg
本体重量
13.5kg
標準付属品
押え金 各4ヶ
六角穴付止メネジ 5種 各4ヶ
六角穴付ボルト 5種 各4ヶ
機械取付ボルト M8×40 3ヶ（座金3ヶ）
軸受部高さ調整範囲
±0.5mm
旋回調整範囲
±0.5mm

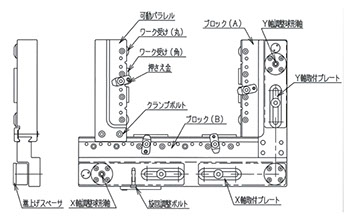

各部名称
ワーク取付例

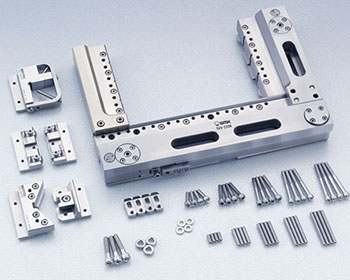

ユニバーサルベースフルセット（右勝手）
SUV-220RF フルセット
■フルセットとはWUB-220R本体に下記の
特別付属品：WUB-301/302/401が含まれます。
ユニバーサルベースフルセット（左勝手）
SUV-220LF フルセット
■フルセットとはWUB-220L本体に下記の
特別付属品：WUB-301/302/401が含まれます。
Vブロック(小)
SUB-301
詳細はこちら
Vブロック(大)
SUB-302
詳細はこちら
薄物用口金
SUB-401
詳細はこちら
ワイヤ放電加工用治具
