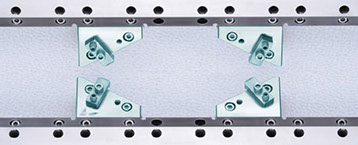

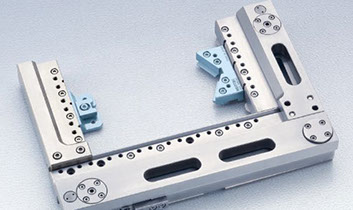

Vブロック(小)
SUB-301
■φ3～φ38mmの丸物ワークをクランプできます。
寸法図

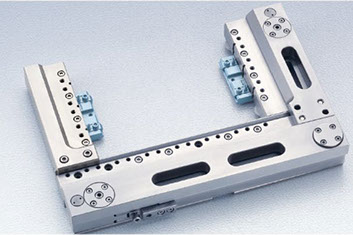

Vブロック(大)
SUB-302
■φ25～φ150mmの丸物ワークをクランプできます。
寸法図
仕 様
Vブロック容量
φ25～φ150mm
最大ワーク重量
1kg
材質
マルテンサイト系ステンレス鋼

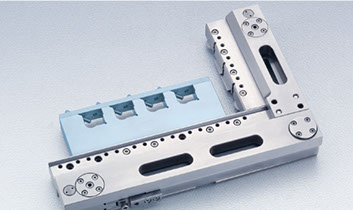

４連Vブロック
SUB-303
■φ5～φ25mmの丸物、～□20mm角物ワークをクランプできます。
寸法図

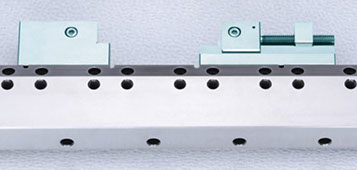

薄物用金口
SUB-401
■治具にワイヤガイドが干渉する恐れがあるような薄物ワークに使用します。
寸法図
仕 様
最大ワーク寸法
180mm
材質
マルテンサイト系ステンレス鋼

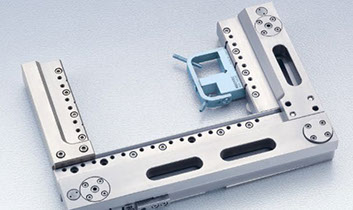

ネジ式バイス
SUB-501
■15～175mmのワークをクランプできます。
寸法図
仕 様
取付ピッチ
クランプ容量
40mm
15～55mm
80mm
55～95mm
120mm
95～135mm
160mm
135～175mm
材質
マルテンサイト系ステンレス鋼
Vブロック（特大）
SUB-601
■φ60～φ500mmの丸物ワークをクランプできます。
寸法図
仕 様
取付ピッチ
クランプ容量
80mm
φ60～φ230mm
120mm
φ140～φ310mm
160mm
φ220～φ390mm
200mm
φ370～φ500mm
最大ワーク重量
40kg
材質
マルテンサイト系ステンレス鋼
ワイヤ放電加工用治具
